Spray coatingSpray CoatingSpray coatingSpray coatingSpray coating

A spray head atomizes a suspension of bismuth-containing glass and a polymer and lays it on titanium alloy in controlled passes.Ein Sprühkopf zerstäubt eine Suspension aus bismuthaltigem Glas und einem Polymer und trägt sie in kontrollierten Durchgängen auf die Titanlegierung auf.Striekacia hlava rozprašuje suspenziu skla s obsahom bizmutu a polyméru a nanáša ju na titánovú zliatinu v kontrolovaných prechodoch.Une buse atomise une suspension de verre contenant du bismuth et d’un polymère et la dépose sur l’alliage de titane en passes contrôlées.Un cabezal atomiza una suspensión de vidrio con bismuto y un polímero y la deposita sobre la aleación de titanio en pasadas controladas.

The techniqueDas VerfahrenTechnikaLa techniqueLa técnica

Video: spray coating of a glass suspension on a titanium plate.Video: Spray Coating einer Glassuspension auf einer Titanplatte.Video: spray coating sklenenej suspenzie na titánovú platničku.Vidéo : spray coating d’une suspension de verre sur une plaque de titane.Vídeo: spray coating de una suspensión de vidrio sobre una placa de titanio. RADIOBIOCOATS, FunGlass. © TnUAD.

Spray coating works at low temperature, so it avoids the strong heating of plasma spraying. A polymer binds the glass particles to the metal and turns into a ceramic-like layer after heat treatment.Spray Coating arbeitet bei niedriger Temperatur und vermeidet so die starke Erhitzung beim Plasmaspritzen. Ein Polymer bindet die Glaspartikel an das Metall und wandelt sich nach der Wärmebehandlung in eine keramikartige Schicht um.Spray coating pracuje pri nízkej teplote, a preto sa vyhýba silnému ohrevu pri plazmovom striekaní. Polymér viaže sklenené častice ku kovu a po tepelnom spracovaní sa premení na vrstvu podobnú keramike.Le spray coating fonctionne à basse température et évite ainsi le fort échauffement de la projection plasma. Un polymère lie les particules de verre au métal et se transforme en couche de type céramique après traitement thermique.El spray coating trabaja a baja temperatura, así que evita el fuerte calentamiento de la proyección por plasma. Un polímero une las partículas de vidrio al metal y se transforma en una capa de tipo cerámico tras el tratamiento térmico.

Step-by-step tuning of the spray turned patchy deposits into uniform layers for both the silicate and the borate glasses.Die schrittweise Optimierung des Sprühens verwandelte lückenhafte Ablagerungen in gleichmäßige Schichten, sowohl beim Silikat- als auch beim Boratglas.Postupné ladenie striekania premenilo nesúvislé nánosy na rovnomerné vrstvy pri silikátovom aj borátovom skle.Un réglage pas à pas de la pulvérisation a transformé des dépôts irréguliers en couches uniformes, pour le verre silicate comme pour le verre borate.El ajuste paso a paso del spray convirtió depósitos irregulares en capas uniformes, tanto para el vidrio de silicato como para el de borato.

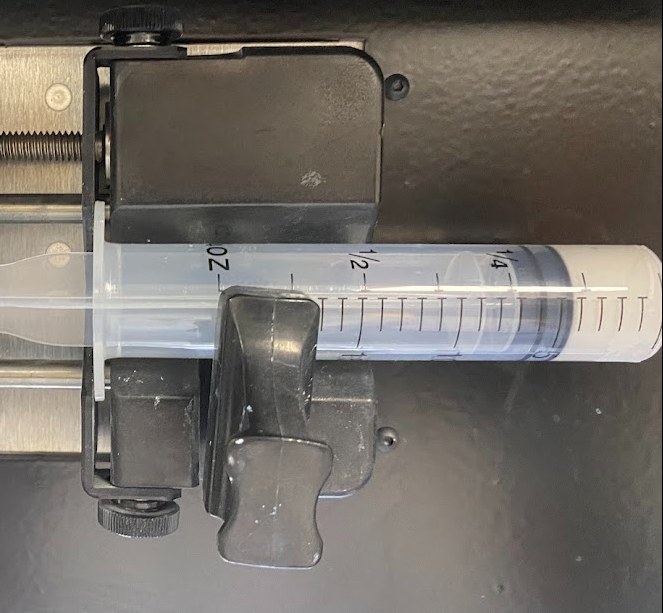

Syringe pump holding a suspension syringe.
A syringe pump feeds the glass suspension to the spray head.Eine Spritzenpumpe fördert die Glassuspension zum Sprühkopf.Injekčné čerpadlo privádza sklenenú suspenziu do striekacej hlavy.Un pousse-seringue alimente la buse en suspension de verre.Una bomba de jeringa alimenta el cabezal con la suspensión de vidrio.RADIOBIOCOATS, FunGlass. © TnUAD.
Two coated square plates next to a ruler.
Spray coating covers the titanium plates evenly.Spray Coating bedeckt die Titanplatten gleichmäßig.Spray coating rovnomerne pokrýva titánové platničky.Le spray coating recouvre uniformément les plaques de titane.El spray coating cubre las placas de titanio de manera uniforme.RADIOBIOCOATS, FunGlass. © TnUAD.

Impactful resultsWichtige ErgebnisseVýznamné výsledkyRésultats marquantsResultados destacados

Uniform layersGleichmäßige SchichtenRovnomerné vrstvyCouches uniformesCapas uniformesBoth glasses form continuous layers on titanium alloy.Beide Gläser bilden geschlossene Schichten auf der Titanlegierung.Obe sklá vytvárajú súvislé vrstvy na titánovej zliatine.Les deux verres forment des couches continues sur l’alliage de titane.Ambos vidrios forman capas continuas sobre la aleación de titanio.
Glass preservedGlas erhaltenSklo zachovanéVerre préservéVidrio conservadoThe borate glass keeps its glassy structure after heat treatment.Das Boratglas behält nach der Wärmebehandlung seine glasige Struktur.Borátové sklo si po tepelnom spracovaní zachováva sklenú štruktúru.Le verre borate conserve sa structure vitreuse après traitement thermique.El vidrio de borato conserva su estructura vítrea tras el tratamiento térmico.
More contrastMehr KontrastVyšší kontrastPlus de contrasteMás contrasteBoth coatings make the titanium plates more visible on X-ray images.Beide Beschichtungen machen die Titanplatten auf Röntgenbildern besser sichtbar.Oba povlaky robia titánové platničky na röntgenových snímkach lepšie viditeľnými.Les deux revêtements rendent les plaques de titane plus visibles sur les images radiographiques.Ambos recubrimientos hacen más visibles las placas de titanio en las radiografías.
AntibacterialAntibakteriellAntibakteriálneAntibactérienAntibacterianoThe borate coatings act against both Gram-negative and Gram-positive bacteria.Die Boratbeschichtungen wirken sowohl gegen gramnegative als auch gegen grampositive Bakterien.Borátové povlaky pôsobia proti gramnegatívnym aj grampozitívnym baktériám.Les revêtements borate agissent contre les bactéries Gram négatif et Gram positif.Los recubrimientos de borato actúan frente a bacterias Gram negativas y Gram positivas.

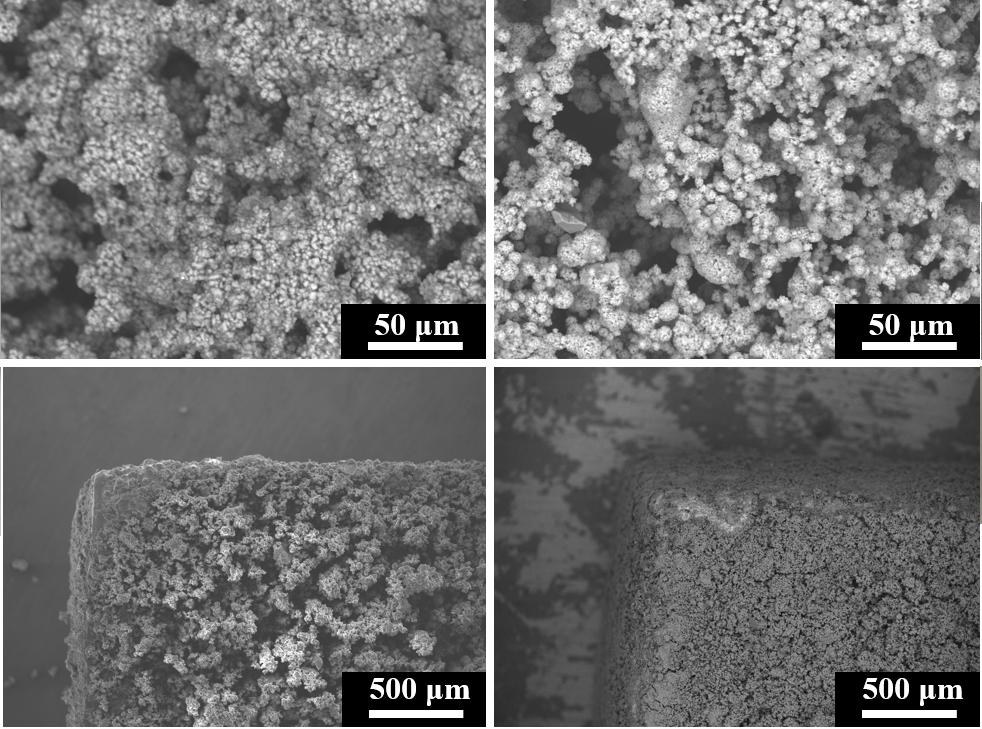

Four electron micrographs of spray-coated layers.
Silicate (left) and borate (right) layers are built from packed glass particles.Silikat- (links) und Boratschichten (rechts) bestehen aus dicht gepackten Glaspartikeln.Silikátové (vľavo) a borátové (vpravo) vrstvy tvoria husto usporiadané sklenené častice.Les couches silicate (à gauche) et borate (à droite) sont formées de particules de verre compactées.Las capas de silicato (izquierda) y de borato (derecha) se forman con partículas de vidrio compactadas.RADIOBIOCOATS, FunGlass. © TnUAD.

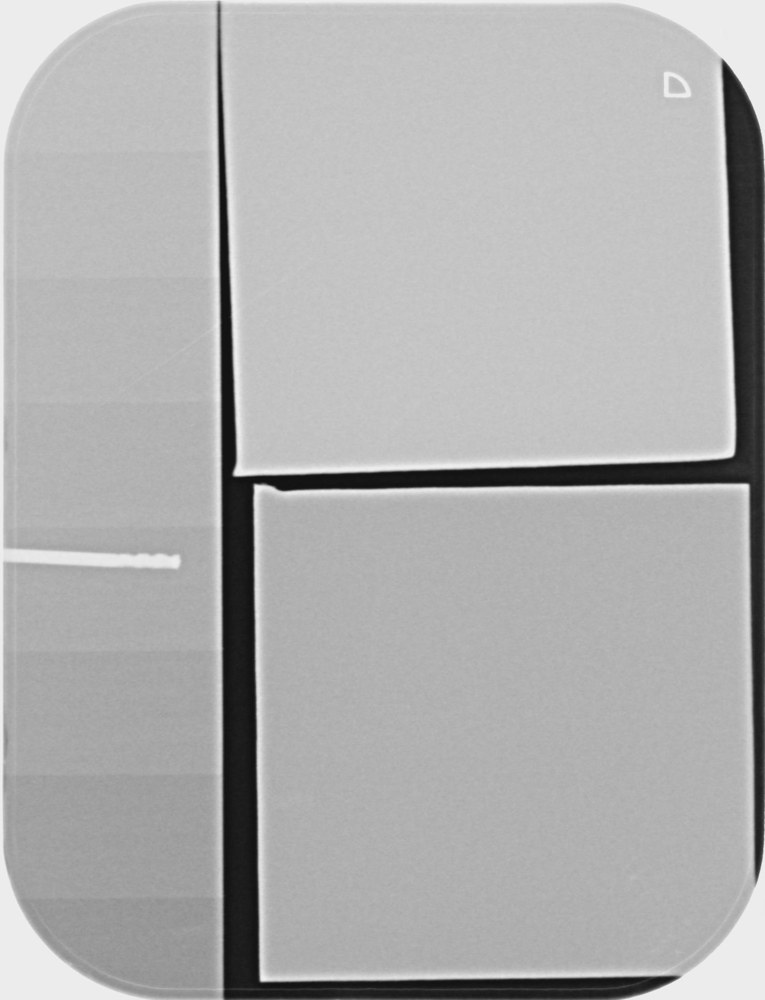

Radiograph of samples next to an aluminium step wedge.
A spray-coated plate stands out against bare titanium alloy on the radiograph.Eine Spray-beschichtete Platte hebt sich auf dem Röntgenbild deutlich von der unbeschichteten Titanlegierung ab.Platnička s povlakom spray coating na röntgenovej snímke výrazne vyniká oproti nepovlakovanej titánovej zliatine.Une plaque revêtue par spray se distingue nettement de l’alliage de titane nu sur la radiographie.Una placa recubierta por spray destaca frente a la aleación de titanio sin recubrir en la radiografía.Radiographs acquired at University Hospital Erlangen (Uniklinikum Erlangen) with Priv.-Doz. Dr. med. dent. José Ignacio Zorzin.Röntgenaufnahmen am Uniklinikum Erlangen mit Priv.-Doz. Dr. med. dent. José Ignacio Zorzin.Röntgenové snímky zhotovené v Uniklinikum Erlangen s Priv.-Doz. Dr. med. dent. Josém Ignaciom Zorzinom.Radiographies réalisées à l’hôpital universitaire d’Erlangen (Uniklinikum Erlangen) avec le Priv.-Doz. Dr. med. dent. José Ignacio Zorzin.Radiografías adquiridas en el Hospital Universitario de Erlangen (Uniklinikum Erlangen) con Priv.-Doz. Dr. med. dent. José Ignacio Zorzin.

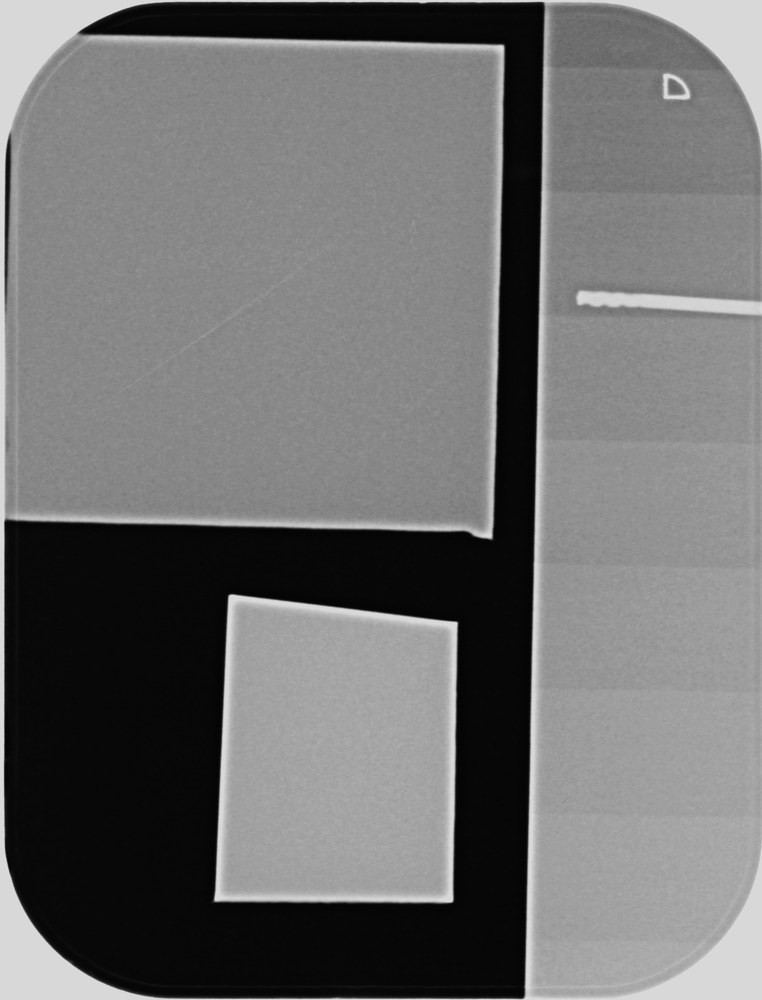

Radiograph of samples next to an aluminium step wedge.
The coated sample (small plate) and the bare alloy share the same radiographic field.Die beschichtete Probe (kleine Platte) und die unbeschichtete Legierung liegen im selben Röntgenfeld.Povlakovaná vzorka (malá platnička) a nepovlakovaná zliatina sú v rovnakom röntgenovom poli.L’échantillon revêtu (petite plaque) et l’alliage nu se trouvent dans le même champ radiographique.La muestra recubierta (placa pequeña) y la aleación sin recubrir comparten el mismo campo radiográfico.Radiographs acquired at University Hospital Erlangen (Uniklinikum Erlangen) with Priv.-Doz. Dr. med. dent. José Ignacio Zorzin.Röntgenaufnahmen am Uniklinikum Erlangen mit Priv.-Doz. Dr. med. dent. José Ignacio Zorzin.Röntgenové snímky zhotovené v Uniklinikum Erlangen s Priv.-Doz. Dr. med. dent. Josém Ignaciom Zorzinom.Radiographies réalisées à l’hôpital universitaire d’Erlangen (Uniklinikum Erlangen) avec le Priv.-Doz. Dr. med. dent. José Ignacio Zorzin.Radiografías adquiridas en el Hospital Universitario de Erlangen (Uniklinikum Erlangen) con Priv.-Doz. Dr. med. dent. José Ignacio Zorzin.

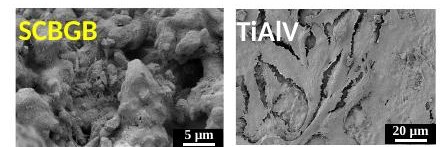

Electron micrographs of the spray coating and titanium alloy after cell culture.
Cells attach to the silicate spray coating as they do to titanium alloy.Zellen haften auf der Silikat-Spraybeschichtung genauso wie auf der Titanlegierung.Bunky priľnú k silikátovému povlaku spray coating rovnako ako k titánovej zliatine.Les cellules adhèrent au revêtement silicate par spray comme à l’alliage de titane.Las células se adhieren al recubrimiento de silicato por spray igual que a la aleación de titanio.RADIOBIOCOATS, FunGlass. © TnUAD.
